SKRĘTKA

Skrętka zwana też w zależności od przepustowości 10BASE-T, 100BASE-T lub 1000BASE-T to obecnie najpopularniejsze medium transmisyjne. Używany jest także w telefonii.   Wyróżnia się dużą niezawodnością i niewielkimi kosztami realizacji sieci. Składa się z od 2 do nawet kilku tysięcy par skręconych przewodów, umieszczonych we wspólnej osłonie. Istnieją się 2 rodzaje tego typu kabla: ekranowany (STP, FTP) i nieekranowany (UTP). Różnią  się one  tym, iż ekranowany posiada folie ekranującą, a pokrycie ochronne jest lepszej jakości, więc w efekcie zapewnia mniejsze straty transmisji i większą odporność na zakłócenia. Mimo to powszechnie stosuje się skrętkę UTP.

STP kategorii 5
Kabel STP kategorii 5



Przepustowość skrętki  zależna jest od tzw.  kategorii. Skrętka kategorii 1 to kabel telefoniczny, kategorii 2 przeznaczona jest do transmisji danych z szybkością 4 Mb/s, kategorii 3 do transmisji o przepustowości do 10 Mb/s, kategorii 4 do 16 Mb/s,   kategorii 5 do ponad 100 Mb/s - ten typ ma zastosowanie w szybkich sieciach np. Fast Ethernet, natomiast kategorii 6 - 622 Mb/s przeznaczony jest dla sieci ATM.
Maksymalna długość połączeń dla UTP wynosi 100 m, natomiast dla STP 250 m. Limit ten można oczywiście przekroczyć używając repeatera.   Obydwa rodzaje skrętki posiadają impedancję 100 ohmów.

Siec oparta na skretce z odlegla stacja
Sieć oparta na skrętce  z odległą stacją.

W sieciach skrętkowych  podobnie jak w pozostałych okablowaniach standardu Ethernet obowiązuje zasada, iż sygnał może przejść tylko przez 4 repeatery, ale nie ma natomiast  limitu  segmentów do 5.

Do karty sieciowej skrętkę przyłączą się za pomocą złącza RJ-45.

Zlacze RJ-45
Złącze RJ-45

Skrętkę stosuje się przede wszystkim w sieciach o topologii gwiazdy więc uszkodzenie jednego połączenia z zasady nie wpływa na pracę całej sieci. Instalacja okablowania skrętkowego jest bardzo prosta dzięki zastosowaniu połączeń zaciskowych.
Mimo, iż skrętka jest najtańszym kablem wymaga dodatkowych urządzeń tzw. hubów, do których przyłączone są wszystkie stacje robocze. W chwili obecnej jest to dodatkowy koszt rzędu min. 200 zł za hub 4-portowy. Gdy po pewnym czasie okaże się iż jest on nie wystarczający nie trzeba spisywać go na straty. Można kupić nowy i połączyć go ze starym przez jeden z jego portów.

W celu zmniejszenia awaryjności sieci, zaleca sie stosowanie tzw. paneli przyłączeniowych (krosownic), które także mogą spełniać funkcję prostego huba.

Krosownice
Krosownice

Dla większości zastosowań nieekranowane okablowanie UTP jest wystarczające . Jednak nie we wszystkich przypadkach, można tu np. zaliczyć:

  • środowisko z dośc dużym poziomem zakłóceń elektromagnetycznych (np. lotniska)
  • środowiska wrażliwe na emisję pochodzącą z okablowania informatycznego (np. laboratoria, szpitale)
  • budynki, w których istnieje potrzeba zapewnienia zgodności elektromagnetycznej według międzynarodowych lub lokalnych regulacji prawnych.

Dla tych "trudnych" środowisk, rozwiązaniem jest okablowanie ekranowane STP (znacznie jednak droższe).

Ogromną zaletą skrętki jest też uniwersalność, można ją stosować dla różnych typów sygnałów, np. informatycznych i telefonicznych, tak więc za jednym zamachem zapewnia okablowanie dla sieci komputerowej i telefonii. Skrętkę stosuje się także w nowych sieciach Fast Ethernet (100BASE-T) i Gigabit Ethernet (1000BASE-T). W przypadku przejścia z technologii Ethernet na Fast Ethernet okablowanie nie musi być zmieniane. Skrętka jest tania i prosta w ułożeniu. Wadą jest kablożerność - realizacja połączeń wymaga znacznej ilości kabla oraz niska odporność na zakłócenia.
Skrętkę stosuje się powszechnie  w okablowaniu poziomym  na krótkich odcinkach i w środowiskach o niskim poziomie zakłóceń.

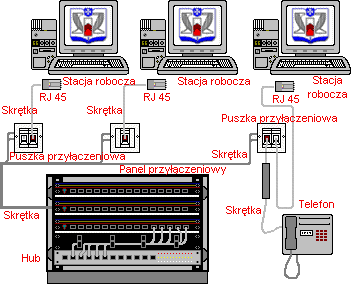

Oto przykład zastosowania skrętki.

Zastosowanie skretki



Odnośniki do stron WWW o podobnej tematyce

  • komputery.katalogi.pl
  • www.dipol.com.pl/bib34.htm
  • www.i-lo.tarnow.pl/edu/inf/inet/lan/pages/01.htm


    Pytania kontrolne

    1. Wymień podstawowe parametry skrętki.

    2. Czym róznią się skrętki różnej kategorii?

    3. Z czego zbudowana jest skrętka?

    4. Za pomocą jakiego interfejsu przyłącza sie skrętkę do karty sieciowej?

    5. Czym rózni sie skrętka ekranowana i nieekranowana?

    6. Kiedy warto stosować skrętkę ekranowaną?

    7. Wymień wady i zalety skrętki.
